Артикул 3826 Учебно-тренировочный комплекс Полоса препятствий PP-001

Набор элементов для создания полноценной полосы препятствий.

Учебно-тренировочный комплекс «Полоса препятствий» предназначен для проведения подготовки обучающихся основам военной службы.
Комплекс представляет собой площадку с установленными элементами – препятствиями в соответствии с нормами, установленными «Наставлениями по физической подготовке и спорту в Вооруженных Силах Российской Федерации» (НФП-2001) и Распоряжения №129-р Первого заместителя руководителя Департамента образования г. Москвы от 20.09.2005.
Ряд элементов УТК «Полоса препятствий» частично модифицирован в целях адаптации к условиям пришкольных территорий, особенностям процесса обучения и замены наиболее дорогостоящих и сложных в исполнении элементов.
Комплекс включает в себя набор препятствий, монтируемых на подготовленную территорию.

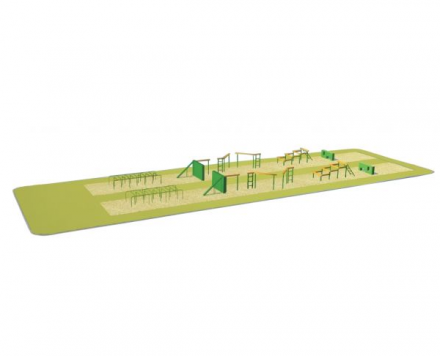

Возможна поставка и монтаж полосы препятствий в трех основных вариантах:
- двойное исполнение – полная комплектация, позволяет организовывать занятия в два потока, соревновательным методом;
Площадь, занимаемая полосой препятствий в двойном исполнении составляет – 1872 м2.
- одинарное исполнение, предусматривает комплектацию достаточную для организации занятий в один поток;
Площадь, занимаемая полосой препятствий в одинарном исполнении составляет – 936 м2.
- одиночные элементы полосы препятствий, позволяют производить отработку техники преодоления отдельных препятствий.

Металлокаркасы препятствий из прямоугольной профильной трубы с порошковой окраской, влагостойкая ламинированная фанера, брус хвойных пород с пропиткой.
Поверхности стальных деталей, зачищены от заусенцев, не имеют трещин и вмятин. Острые кромки притуплены. Резьба в местах болтовых соединений соответствует ГОСТ 24705-81, ГОСТ 10549-80, ГОСТ 12414-66. В сварных соединениях отсутствуют непровары и прожоги. Швы соединений зачищены.
Наклонная доска в препятствии «Забор с наклонной доской» оборудована брусками для облегчения прохождения этого элемента.

Препятствие "Лабиринт" (д*ш*в) в мм. - 5000*2094*1600, вес 260 кг. (д*ш*в) в мм. - 3000*2994*2600, вес 60кг.
Препятствие "Разрушенный мост" (д*ш*в)в мм. - 9560*2110*3000*395, вес 125 кг (состоит из 3-ч частей:2980*2110*3000)
Препятствие "Разрушенная лестница" (д*ш*в) в мм. - 5000*2000*2140, вес 100кг.
Препятствие "Стенка с двумя проломами" (д*ш*в) в мм. - 2400*450*1100, вес 95кг.
Одиночный окоп для стрельбы и метания гранат (д*ш*в)в мм. - 2220*1020*600, вес 55 кг

Примерные транспортировочные габариты:

Препятствие "Лабиринт" (д*ш*в) в мм. - 2500*100*1600, вес 60кг. 1 место

Препятствие "Разрушенный мост" (д*ш*в)в мм. - 2000*120*3000, вес 50 кг, 5 мест

Препятствие "Разрушенная лестница" (д*ш*в) в мм. - 2000*2140*200, вес 50кг., 5 мест.

Препятствие "Стенка с двумя проломами" (д*ш*в) в мм. - 2400*450*1900, вес 95кг., 1 место

Одиночный окоп для стрельбы и метания гранат (д*ш*в)в мм. - 2220*1020*100, вес 55 кг, 1 место; 2220*1020*500мм, вес 50 кг., 1 место

Характеристики:

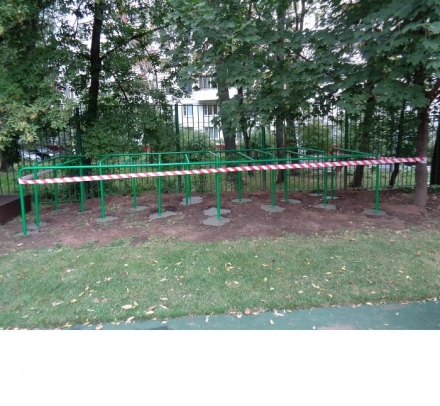

Лабиринт.

Сборная конструкция должна состоять из четырех цельносварных металлических модулей.

Размеры: 6м х 2м х 1.1.м; ширина прохода 0,5 м

Материалы: стальная круглая труба диаметром 40 мм. Крепежные детали должны иметь защитное покрытие по ГОСТ 9.306.

Покрытие: полимерно-порошковая краска устойчивая к сложным атмосферным условиям, истиранию, воздействию ультрафиолета. Покрытие должно соответствоватьтребованиям ГОСТ 9.401 Болтовые соединения должны удовлетворять нормам ГОСТ 1759.0, ГОСТ 1759.4 и ГОСТ 18123; болты должны соответствовать требованиям ГОСТ 15589, ГОСТ 15591, ГОСТ 7796, ГОСТ 7798, ГОСТ 7805.

Прочностной расчет спортивных площадок должен осуществляться в соответствии с требованиям конструктивной безопасности соответствуют – по ГОСТ 12.2.003, ГОСТ Р 52025, ГОСТ Р 52169 и ГОСТ Р ЕН 614-1.

Санитарно-гигиенические показатели применяемых материалов и покрытий должны находиться в пределах допустимых норм, установленных СанПиН 2.1.2.729, ГОСТ Р ИСО 8124-3, «Едиными санитарно-эпидемиологическими и гигиеническими требованиями к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)» (утв. решением Комиссии таможенного союза 28 мая 2010 года №299), глава II, разделы 2, 5, 6, 10.

Производство и упаковка продукции должны осуществляться в соответствии с действующими ГОСТ и СНиП Российской Федерации.

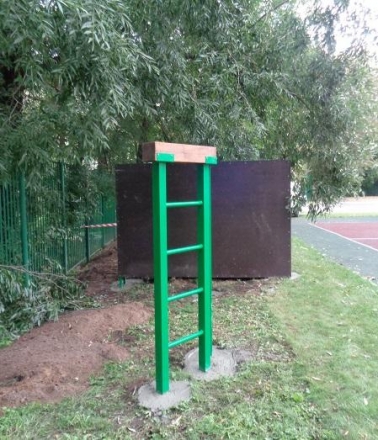

Забор снаклонной доской

Препятствие должно состоять из цельносварной рамы и снабжена поперечными упорами из бруса, создающими дополнительную опору для ступни и уменьшающими вероятность травматизма в результате соскальзывания при подъеме или спуске. Соединение каркасов обоих модулей между собой должно осуществляется на болтах в процессе установки.

Размеры: высота 2м, длина доски 3.2 м, ширина доски - 0.25м.

Материалы: сталь угловая равнополочная 63х5, 35х4 и труба профильная 30х30, 25х25 мм.
Бока и верх модуля «Забор»: влагостойкая ламинированная фанера с сетчатым покрытием, уменьшающим вероятность скольжения. Поперечные упоры: брусок сухой, строганный, хвойных пород. Количество: 2 шт. Крепёж оцинкован и снабжен предохранительными колпачками.

Покрытие: доска покрыта защитным составом. Металл — полимерно-порошковая краска устойчивая к сложным атмосферным условиям, истиранию, воздействию ультрафиолета. Покрытие должно соответствоватьтребованиям ГОСТ 9.401.

Болтовые соединения должны удовлетворять нормам ГОСТ 1759.0, ГОСТ 1759.4 и ГОСТ 18123; болты должны соответствовать требованиям ГОСТ 15589, ГОСТ 15591, ГОСТ 7796, ГОСТ 7798, ГОСТ 7805. Прочностной расчет спортивных площадок должен осуществляться в соответствии с требованиям конструктивной безопасности соответствуют – по ГОСТ 12.2.003, ГОСТ Р 52025, ГОСТ Р 52169 и ГОСТ Р ЕН 614-1.

Санитарно-гигиенические показатели применяемых материалов и покрытий должны находиться в пределах допустимых норм, установленных СанПиН 2.1.2.729, ГОСТ Р ИСО 8124-3, «Едиными санитарно-эпидемиологическими и гигиеническими требованиями к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)» (утв. решением Комиссии таможенного союза 28 мая 2010 года №299), глава II, разделы 2, 5, 6, 10.

Разрушенный мост

Элемент полосы препятствий должен состоять из нескольких модулей, собираемых в три независимые конструкции. Изделие представляет собой деревянный бум, закрепленный на высоте 2 м на стальных стойках и образующий ломаную линию с разрывами.

Размеры: высота 2 м; длинна отрезков 2+3.8+3.8 м.

Материалы: стальной профиль сечением 80х80, круглая труба диаметром 38 мм. Брус клееный хвойных пород 150х150. Крепёж оцинкован и снабжен предохранительными колпачками. Болтовые соединения должны удовлетворять нормам ГОСТ 1759.0, ГОСТ 1759.4 и ГОСТ 18123; болты должны соответствовать требованиям ГОСТ 15589, ГОСТ 15591, ГОСТ 7796, ГОСТ 7798, ГОСТ 7805.

Покрытие: Деревянные детали обработаны пропитками. Металл — полимерно-порошковая краска устойчивая к сложным атмосферным условиям, истиранию, воздействию ультрафиолета. Покрытие должно соответствовать требованиям ГОСТ 9.401.

Прочностной расчет спортивных площадок должен осуществляться в соответствии с требованиям конструктивной безопасности соответствуют – по ГОСТ 12.2.003, ГОСТ Р 52025, ГОСТ Р 52169 и ГОСТ Р ЕН 614-1.

Санитарно-гигиенические показатели применяемых материалов и покрытий должны находиться в пределах допустимых норм, установленных СанПиН 2.1.2.729, ГОСТ Р ИСО 8124-3, «Едиными санитарно-эпидемиологическими и гигиеническими требованиями к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)» (утв. решением Комиссии таможенного союза 28 мая 2010 года №299), глава II, разделы 2, 5, 6, 10.

Разрушенная лестница

Элемент полосы препятствий должен состоять из нескольких модулей собираемых в одну конструкцию, помимо поперечных ступеней оборудована по краям дополнительными связующими бумами.

Размеры: ширина 2 м; высота ступеней 0,8; 1,2; 1,5; 1,8 м.

Материалы: стальной профиль сечением 60х60, 60х30, круглая труба диаметром 38 и 50 мм.Брус хвойных пород 150х150.Крепёж оцинкован и снабжен предохранительными колпачками. Болтовые соединения должны удовлетворять нормам ГОСТ 1759.0, ГОСТ 1759.4 и ГОСТ 18123; болты должны соответствовать требованиям ГОСТ 15589, ГОСТ 15591, ГОСТ 7796, ГОСТ 7798, ГОСТ 7805.

Покрытие: деревянные детали обработаны пропитками для наружных работ. Металл — полимерно-порошковая краска устойчивая к сложным атмосферным условиям, истиранию, воздействию ультрафиолета. Покрытие должно соответствоватьтребованиям ГОСТ 9.401.

Прочностной расчет спортивных площадок должен осуществляться в соответствии с требованиям конструктивной безопасности соответствуют – по ГОСТ 12.2.003, ГОСТ Р 52025, ГОСТ Р 52169 и ГОСТ Р ЕН 614-1.

Санитарно-гигиенические показатели применяемых материалов и покрытий должны находиться в пределах допустимых норм, установленных СанПиН 2.1.2.729, ГОСТ Р ИСО 8124-3, «Едиными санитарно-эпидемиологическими и гигиеническими требованиями к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)» (утв. решением Комиссии таможенного союза 28 мая 2010 года №299), глава II, разделы 2, 5, 6, 10.

Производство и упаковка продукции должны осуществляться в соответствии с действующими ГОСТ и СНиП Российской Федерации.

Стенка с двумя проломами

Элемент полосы препятствий должен состоять из стального цельносварного каркаса обшитого влагостойкой фанерой.

Размеры: высота 1,1м; ширина 2,6; толщина 0,4 м + 2 проема.

Материалы: стальной профиль 25х25 и 40х25 мм. Влагостойкая ламинированная фанера с сетчатым покрытием (ГОСТ 3916.1-96).

Крепёж оцинкован и снабжен предохранительными колпачками.

Покрытие: деревянные элементы обработаны пропитками. Каркас - полимерно-порошковая краска. Прочностной расчет спортивных площадок должен осуществляться в соответствии с требованиям конструктивной безопасности соответствуют – по ГОСТ 12.2.003, ГОСТ Р 52025, ГОСТ Р 52169 и ГОСТ Р ЕН 614-1.

Санитарно-гигиенические показатели применяемых материалов и покрытий должны находиться в пределах допустимых норм, установленных СанПиН 2.1.2.729, ГОСТ Р ИСО 8124-3, «Едиными санитарно-эпидемиологическими и гигиеническими требованиями к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)» (утв. решением Комиссии таможенного союза 28 мая 2010 года №299), глава II, разделы 2, 5, 6, 10.

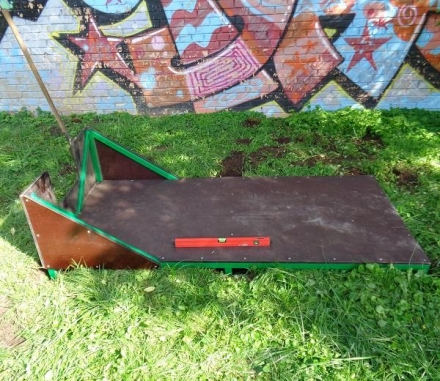

Одиночный окоп для метания гранат

Элемент полосы препятствий должен состоять из цельносварного каркаса, обшитого влагостойкой фанерой.

Размеры: 2220х1020х600 мм.

Материал: стальной профиль 30х30 мм. Влагостойкая ламинированная фанера с сетчатым покрытием ГОСТ 3916.1-96. Крепёж должен быть оцинкован и снабжен предохранительными колпачками. Торцевые отверстия труб закрыты пластиковыми заглушками.

Покрытие: деревянные элементы обработаны протитками. Каркас - полимерно-порошковая краска.

Покрытия устойчивы к сложным атмосферным условиям, истиранию, воздействию ультрафиолета.

Прочностной расчет спортивных площадок должен осуществляться в соответствии с требованиям конструктивной безопасности соответствуют – по ГОСТ 12.2.003, ГОСТ Р 52025, ГОСТ Р 52169 и ГОСТ Р ЕН 614-1.

Санитарно-гигиенические показатели применяемых материалов и покрытий должны находиться в пределах допустимых норм, установленных СанПиН 2.1.2.729, ГОСТ Р ИСО 8124-3, «Едиными санитарно-эпидемиологическими и гигиеническими требованиями к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю)» (утв. решением Комиссии таможенного союза 28 мая 2010 года №299), глава II, разделы 2, 5, 6, 10.

Монтаж: Сборно-разборная конструкция. Бетонирование опор в грунт на глубину.
